Se la settimana scorsa ero contento per i miei esperimenti con Svelte, questa non è così. Ho fatto diversi tentativi ma nulla di davvero concreto. Mi sto scontrando con alcuni limiti miei, e con alcuni limiti di Construct 3. Per questo dopo alcuni giorni ho deciso di completare una vecchia idea: un’app per mostrare l’andamento demografico dei quartieri di Milano.
Il funzionamento è abbastanza semplice. Sulla sinistra c’è una lista da cui scegliere il quartiere, sulla destra un grafico che si aggiorna in maniera dinamica. Il menù in alto serve per cambiare l’anno di analisi.
Ci sono due cose interessanti in questo template. La prima, è come creare una scrollable list con Construct 3. La seconda è come disegnare dei grafici a barre (ovvero istogrammi) in C3. Comincio con la lista scorrevole.

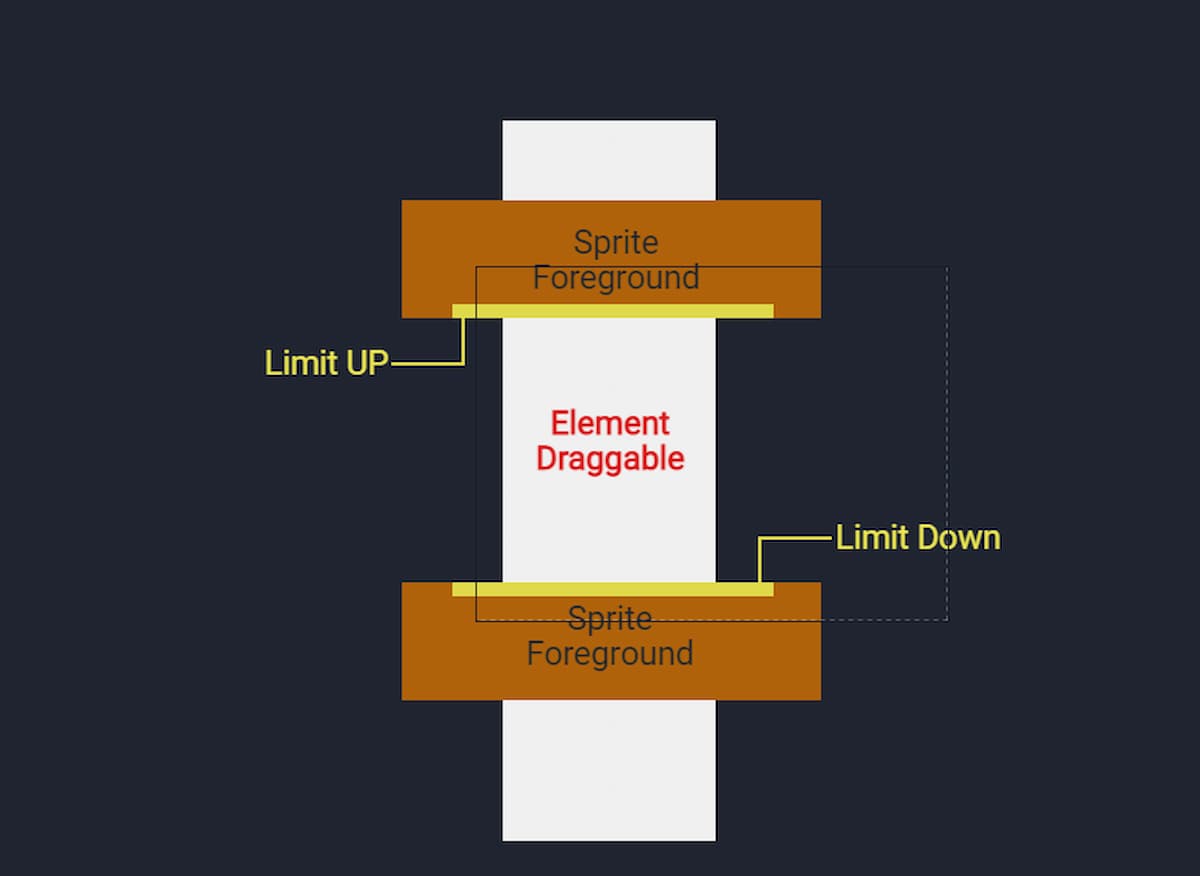

L’idea mi è venuta guardando un video di Bart Alluyn ed è concettualmente molto semplice: si crea un elemento draggable in un’unica direzione. Poi si mettono due sprite sopra in modo da nascondere l’elemento. E poi ci si aggiunge un controllo per impedire alla lista di andare troppo in alto o troppo in basso. Forse è più facile da spiegare con un disegno:

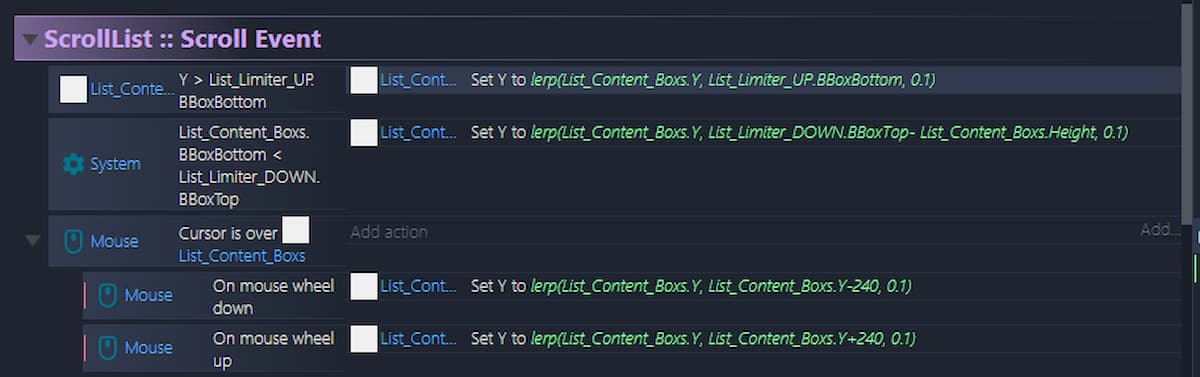

I due limiti, quello superiore e inferiore, servono per capire quando bloccare lo scrolling dell’elemento ed è l’unica parte dove serve usare un event sheet:
Non è necessario usare una funzione lerp ma penso sia consigliabile. Permette di aggiungere un pizzico di eleganza al movimento della lista:
Ho trovato altrettanto interessante creare la parte relativa agli istogrammi. Sopratutto perché ho preso ispirazione da un repository legato a Svelte: Pancake. L’idea alla base è di usare dei div per disegnare i grafici sfruttando le caratteristiche di CSS. In questo modo si può evitare di disegnare direttamente su una Canvas e si risolvono alcuni problemi legati alla formattazione. Rich Harris lo spiega bene in un articolo molto interessante, A new technique for making responsive, JavaScript-free charts.
Ovviamente questa tecnica non funziona nativamente con Construct 3, anche se meriterebbe di essere investigata un po’ più a fondo. Ma partendo da quella lettura ho deciso di utilizzare il plugin Tiled Background come base per creare le colonne del grafico.
Il codice base è molto semplice:
HistogramBar: set width to NewWidth

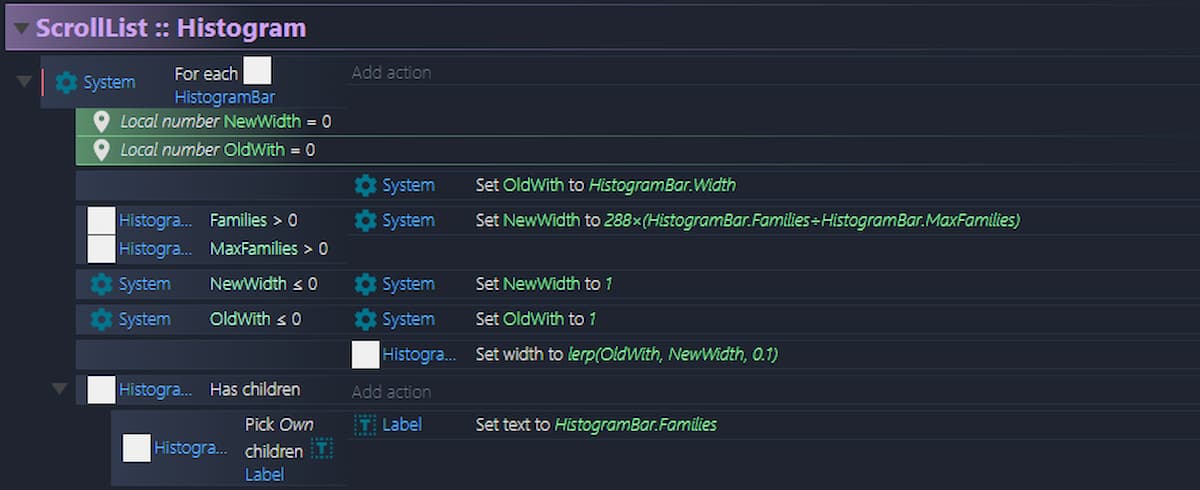

Poi ho esteso questo concetto con alcuni eventi aggiuntivi che permettono di cambiare la dimensione delle barre in base al rapporto tra le famiglie dei quartieri selezionati e quelle della città:
Per oggi ho finito. Nel file sorgente che ho caricato su GitHub ci sono alcune funzioni JS per semplificare l’acquisizione dei dati e l’ordinamento della lista. Ma sono marginali rispetto a questo articolo.
